ОБЪЕКТЫ И БИБЛИОТЕКИ /
ЭЛЕКТРОБЛОК 1.4
- Дата публикации : 19 августа, 2016
- Тип данных : Win, macOS .zip-архив/.lcf-container/Archicad 16+
- Лицензия : Свободная
Электроблок 1.4
Библиотека параметрических объектов включает в себя 4 объекта: блоки розеток и переключателей, вывод провода, электроподогрев пола, щиток. Основным назначением библиотеки является упрощение процесса составления задания на проектирование разделов электрики и электрических сетей, и одновременно получение качественной трехмерной модели. В объекты встроены настраиваемые 2D-символы и привычный интерфейс.
Новые версии библиотеки:ЭЛЕКТРОБЛОК 1.6, предыдущие версии:ЭЛЕКТРОБЛОК 1.0, ЭЛЕКТРОБЛОК 1.1
Технические детали
— Все gdl-объекты библиотеки “Электроблок” используют как наименования значение поля “ID” в ArchiCad и показывают в верхней строке маркера 2D-символа.Размеры символов настраиваются через интерфейс объекта и указываются в миллиметрах модели вне зависимости от масштаба плана.
— Объекты “Блоки розеток и переключателей” и “Вывод провода” используют значение поля “Высота основания” как уровень монтажа и показывают в нижней строке маркера 2D-символа.
— Все объекты библиотеки GDLfragments Электроблок используют как наименование маркера значение ID и показывают в верхней строке 2D-символа. Размеры символов настраиваются через интерфейс объекта и указываются в миллиметрах модели вне зависимости от масштаба плана.
— Объект Блоки розеток и переключателей с множеством постов автоматически генерирует составной 2D-символ в зависимости от типов составляющих его механизмов. Символ имеет собственные настройки размеров и цвета. Размещение на плане редактируется хотспотами, но базовая точка размещения электроблока показывает фактическое размещение устройства. Базовая точка является центром первого поста и указывает точку сверления ниши для распаечной коробки.

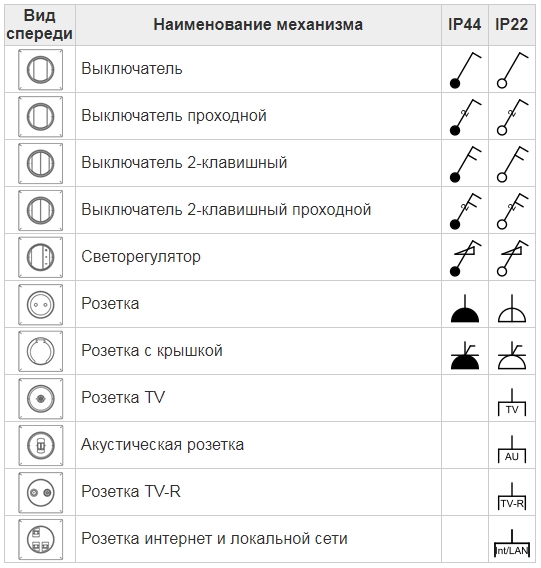

— Oбъект “Блоки розеток и переключателей” создаёт электроустановочные блоки различной конфигурации в зависимости от параметров пользователя и содержит 11 типов устройств.
— Дополнительные объекты, которые присутсвуют в библиотеке:
3D
*Точные аналоги моделей (WebGL/Three.js).
Файлы для загрузки
*Список дополнительных файлов
| [GF] Электроблок 1.4.lcf | 1.2Мb | Загрузка |
| Спецификация электроблоков (A3).xml | 27Kb | Загрузка |
| Смета "Спецификация электроблоков (A3)".xls | 43Kb | Загрузка |
| ElectricUnit_1_4 render_1.jpg | 323Kb | Загрузка |
| ElectricUnit_1_4 render_2.jpg | 99Kb | Загрузка |
| ElectricUnit_1_4 preview.max | 1.45Mb | Загрузка |
| ElectricUnit_1_4 variations.max | 3.78Mb | Загрузка |
| ElectricUnit_1_4 render_1_Standart.max | 1.43Mb | Загрузка |
| ElectricUnit_1_4 render_1_Vray.max | 1.39Mb | Загрузка |
| ElectricUnit_1_4 render_2_Vray.max | 1.39Mb | Загрузка |
| ElectricUnit_1_4 preview.3ds | 876Kb | Загрузка |
| ElectricUnit_1_4 variations.3ds | 2.73Mb | Загрузка |
| ElectricUnit_1_4 render_1.3ds | 900Kb | Загрузка |
| Тест - План установки розеток.pdf | 259Kb | Загрузка |
| Тест - План установки переключателей.pdf | 193Kb | Загрузка |
| Тест - Спецификация электроблоков (A3).pdf | 255Kb | Загрузка |
Интерфейс
-

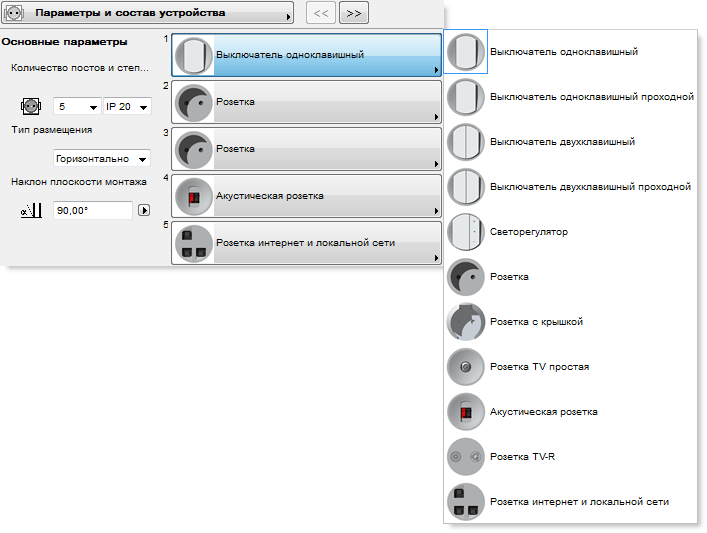

Установка типов механизмов 1,2,3,4,5.
Тип размещения: размещает блок горизонтально/вертикально
-

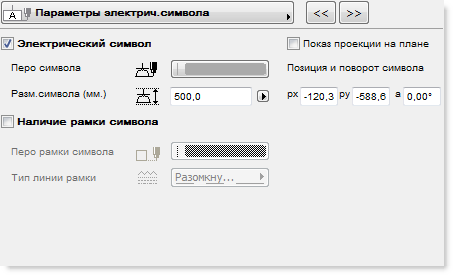

Электрический символ (вкл/выкл): показывает на плане электрический символ блока; символ блока с множеством постов автоматически генерируется в зависимости от типов составляющих его механизмов; символ имеет собственные настройки размеров и цвета; размещение на плане редактируется хотспотами, но базовая точка размещения электроблока показывает фактическое размещение устройства; базовая точка является центром первого поста и указывает точку сверления ниши для распаечной коробки.
-

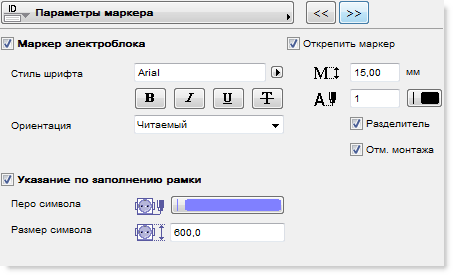

Маркер электроблока (вкл/выкл): показывает на плане маркировку блока(ID) и уровень монтажа(Высота основания). Маркер считывает значения непосредственно из модели.
-

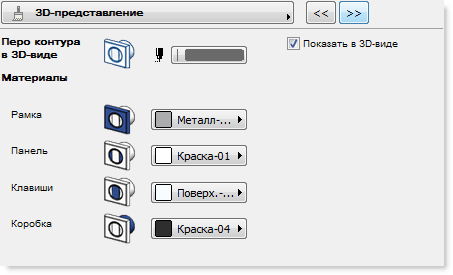

Покрытия: параметры регулируют цвет/материалы покрытия рамки, лицевой панели, распаечной коробки, клавиш.
-
Параметры сметы: группа параметров, предназначенных для проведения расчётов и вывода различного рода смет.
Как получить Каталоги
*Получение спецификации объектов “Блоки розеток и переключателей”
Для удобства и упрощения работы с объектом “Блоки розеток и переключателей” в плане выдачи каталогов и смет добавлен файл сметного задания Спецификация электроблоков (А3).xml

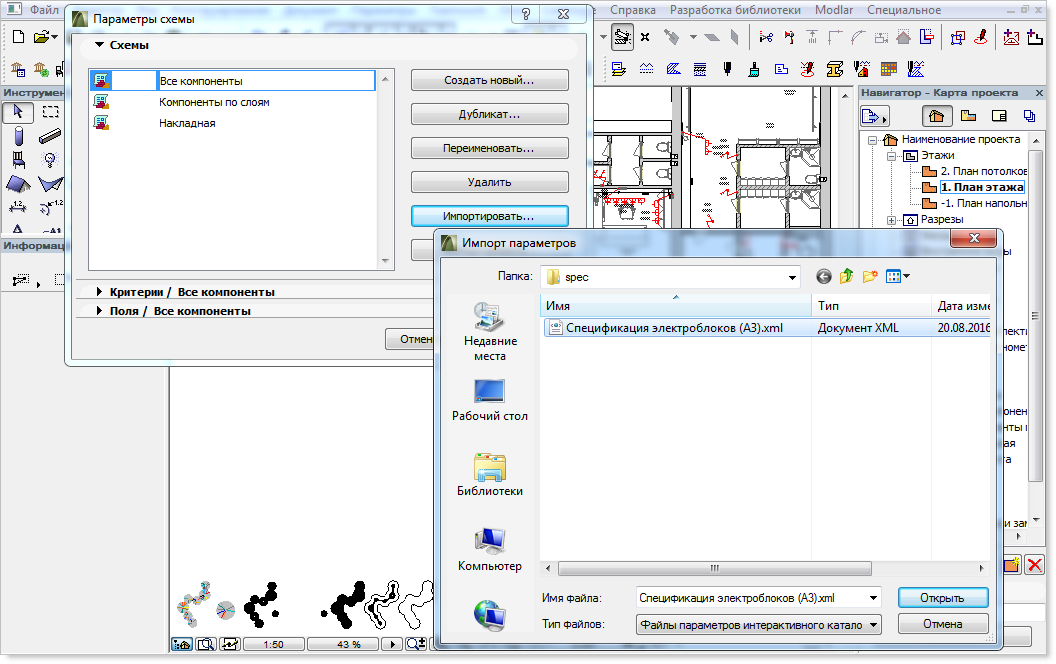

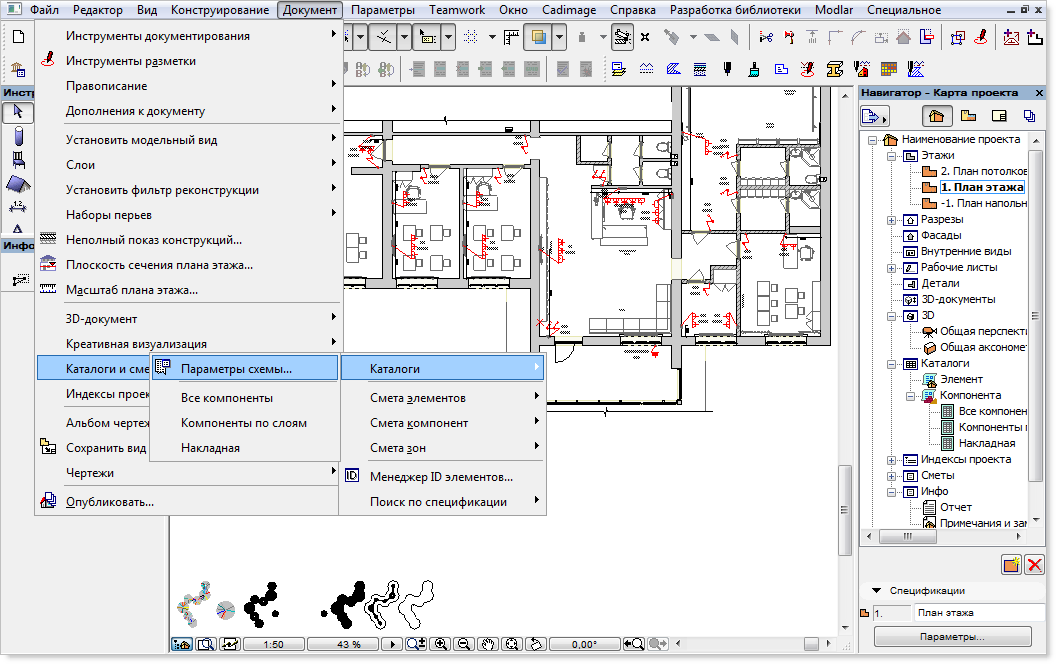

- Для его подключения в свитке “Документ” находим Каталоги и сметы>Каталоги>Параметры схемы. Выбираем.
- В появившемся окне нажимаем “Импортировать” и находим файл “Спецификация электроблоков (А3).xml”. Жмём “Открыть”. Слева в окне “Схемы” появилась нужная нам смета. Жмём “ОК”.

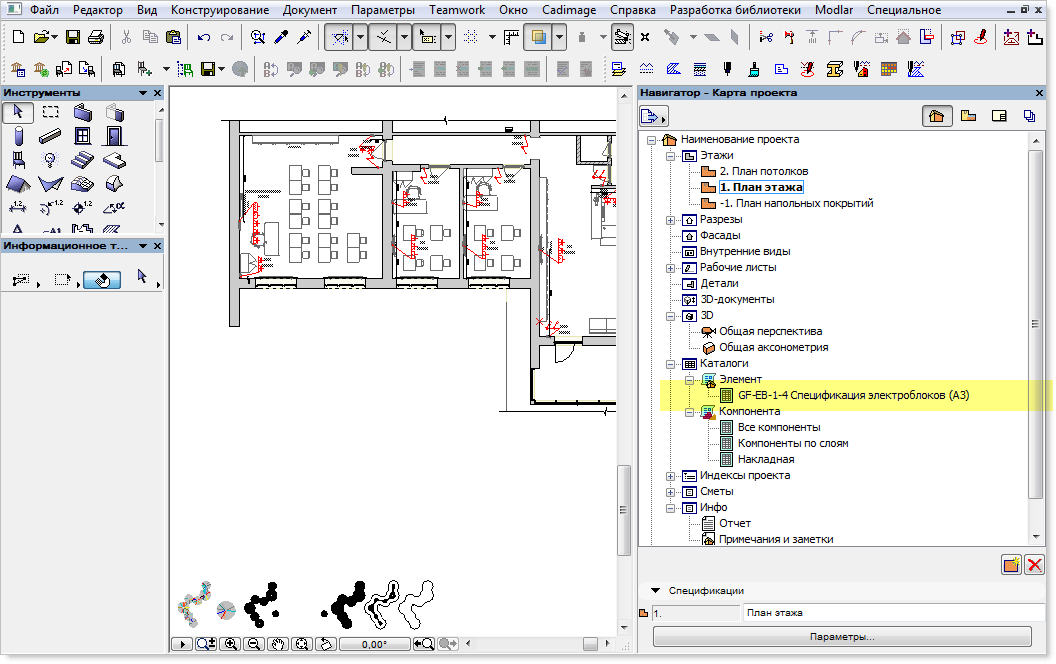

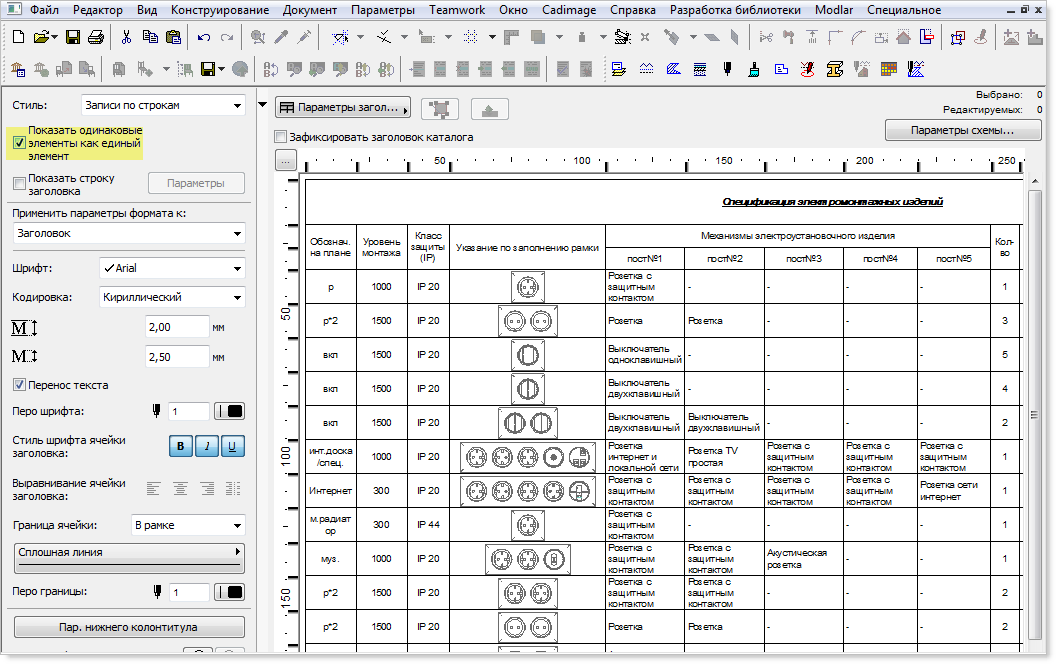

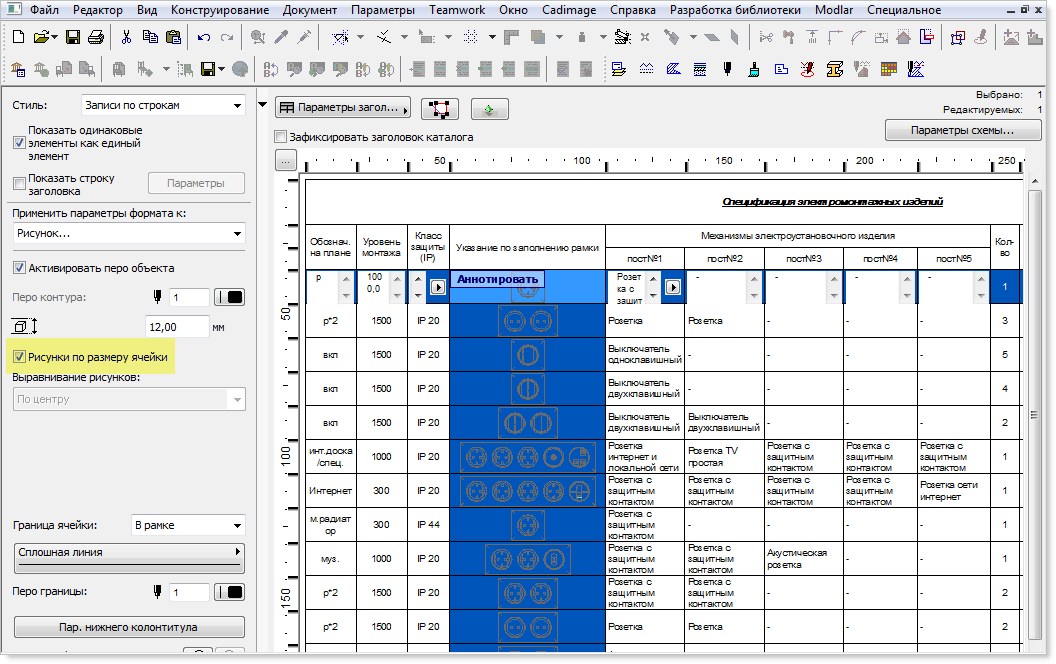

- Снова заходим в свиток Документ находим Каталоги и сметы>Каталоги>.Выбираем>Спецификация электроблоков (A3) или находим нашу смету в Навигаторе проекта во вкладке Каталоги>Элемент. ArchiCad создаст каталог по нашему сметному заданию. Для подсчёта суммы однородных блоков поставьте галочку “Показать одинаковые элементы как единый элемент”. Для корректного отображения фронтального вида в столбце “Указание по заполнению рамки” выберите столбец “Указание по заполнению рамки” и поставьте галочку “Рисунки по размеру ячейки”.
- Далее вставляем смету в чертежи:

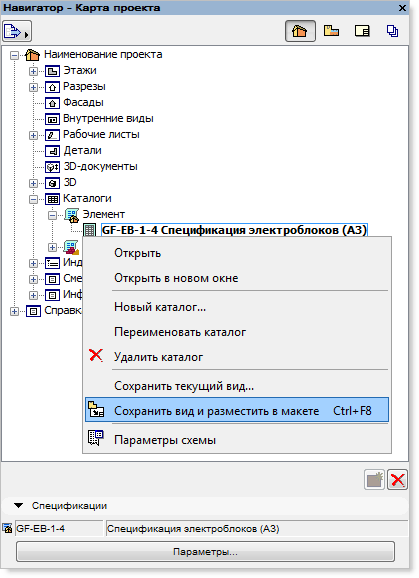

в Навигаторе проекта находим каталог “Спецификация электроблоков (A3), напротив него жмём правую кнопку мыши и выбираем “Сохранить вид и разместить в макете”.
Файл сметного задания Спецификация электроблоков (А3).xml
Пример выдаваемой сметы Спецификация электроблоков (А3).xls
Пример выдаваемой сметы в Макете Спецификация электроблоков (А3).pdf
Вариации
*вариации механизмов
